电厂风烟系统磨损一直的困扰机组正常运转的一大障碍，脱硝烟道专用耐温耐腐耐磨陶瓷涂层具有超高的耐磨性能，同时由于原料经过特别处理，使得材料对脱硝剂没有危害，同时还可以吸附烟气中的重金属有害成分，可以有效保护脱硝剂，提高了烟道和脱硝剂的使用寿命，同时本材料气孔率低，原料为惰性材料，不易腐蚀。烟道经过长年的烟气冲刷造成烟道腐蚀和磨损严重，针对这一点使用胶调性耐磨涂层能有效防止烟道磨损与腐蚀情况，
         由于原料采用特殊的处理方法和严格工艺控制组成，通过一系列的化学反应，使其能在常温下形成高的强度及硬度，达到陶瓷的结合强度标准，它具有施工方便，维护容易，成本低廉的特点而被广泛采用。配刚玉骨料、刚玉粉、α-Al2O3，SiC微粉、超微粉及多种外加剂，施工完毕后可直接点火制作的新型耐磨耐火涂抹涂层。它具有附着力强，耐磨损，耐化学侵蚀，抗剥落，养护时间短，可与各种耐火材料结合等优点。

 一、 包装  耐磨陶瓷涂层为25kg/袋包装，内置塑料袋小包装促凝剂（用以调节可塑料初凝时间），同时配桶装磷酸盐溶液作结合剂，加入量为袋装粉料的12%左右。

二、 贮存  耐磨陶瓷涂层必须存放在干燥库房内，不得雨淋，受潮，保质期为12个月。

三、 施工说明

1、搅拌准备：采用强制搅拌机拌和，所有搅拌工具必须清洁，不得混有泥沙、石灰、硅酸盐水泥等杂物。

2、促凝剂加入，根据施工环境温度，选择促凝剂合适加入量。温度小于20℃时，促凝剂可全部加入；大于20℃时可根据施工时间要求，适当调节促凝剂加入量。

 3、搅拌：每次搅拌以加入4-6袋100-150公斤耐磨陶瓷涂层为宜，然后加入促凝剂干混2分钟，而后加入磷酸盐溶液12-18公斤左右，搅拌成“面团状”，有塑性时方可放料使用。

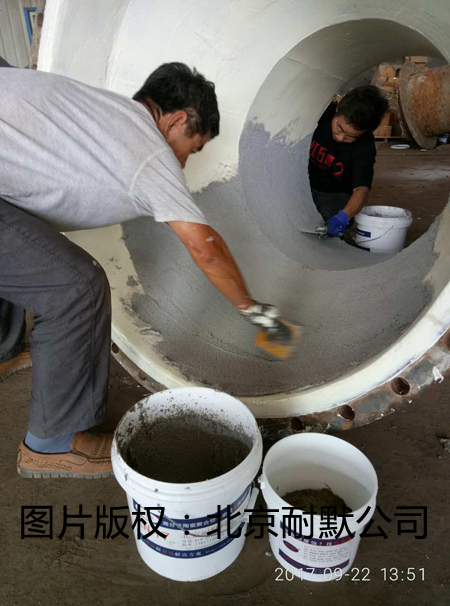

 4、施工：将施工部位清理干净，内壁不得粘有杂物浮尘。清理龟甲网或扒钉上面浮着物，清干净施工工作面浮尘、杂物、然后用手工涂抹耐磨陶瓷涂层，施工部位可用铁板等工具弄平整、光滑、接口要紧密。对于施工面积较大或厚度大于50mm以上部位要加焊锚固件，且间距不大于50mm。

5、待耐磨陶瓷涂层初凝后，自然养护24小时以后施工部位即可移动，同时也可以点火制作。

 6、该耐磨陶瓷涂层可与各种浇注料、耐火砖紧密结合。

 7、此材料不得与其它任何浇注料混合使用，已初凝耐磨涂层不能再加胶水搅拌使用，应废弃。

 8、该耐磨陶瓷涂层施工完毕初凝后，无需养护、烘烤、直接点火升温使用，且不影响其使用性能。

北京耐默公司成立于2007年，是专门从事陶瓷涂层技术的研发的技术型服务企业，我公司依托合作伙们技术优势，拥有进的陶瓷涂层制作工艺和检测设备，具有一大批高素质的科研和工程技术合作伙伴，无论是涂层质量还是在新产品研发方面都处于进水平，我公司的陶瓷涂层获得了广大用户的好评。
